Descrição de produto

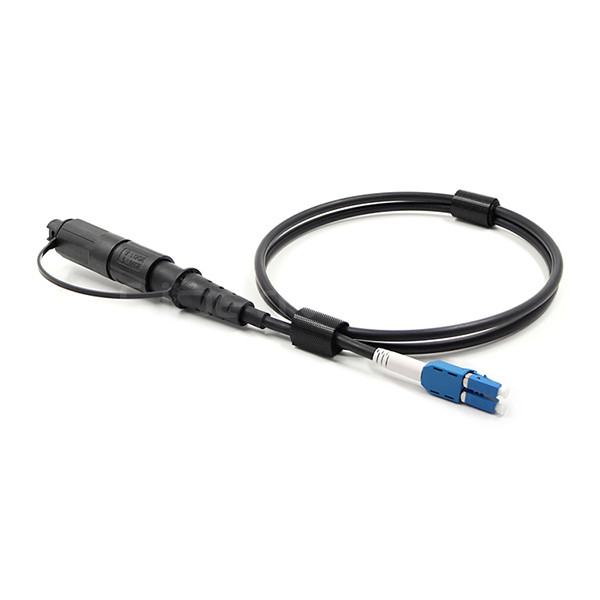

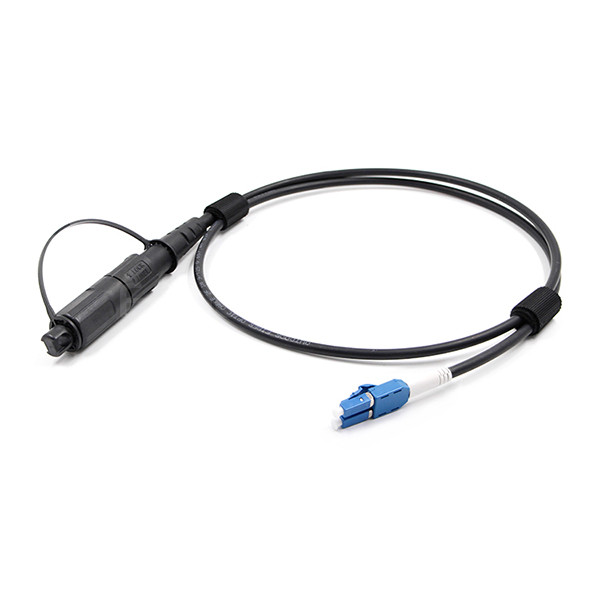

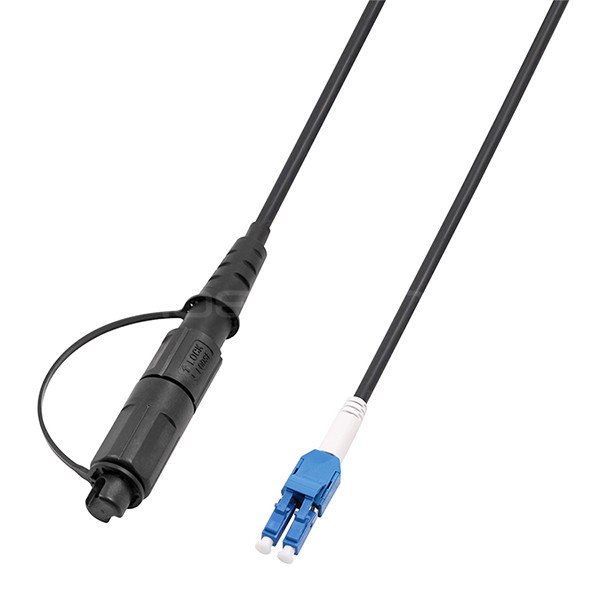

Outdoor OptiTap LC UPC para LC UPC Uniboot 2 Núcleos 9/125 G.657.A1 Colete LSZH
Outdoor OptiTap LC UPC to LC UPC Uniboot jumper is an outdoor fiber optic jumper primarily used for fiber to antenna (FTTA) applications and other situations that require optical transmission connections in harsh environmentsEste projeto de jumper destina-se a ser utilizado com os conectores de fibra óptica OptiTap LC UPC, proporcionando uma solução de ligação robusta e selada.Uniboot é um projeto que integra dois núcleos de fibra independentes em um único cabo, reduzindo o congestionamento de cabos durante a fiação, melhorando a utilização do espaço e simplificando a gestão de cabos dentro dos centros de dados.O projeto do jumper Uniboot permite a integração de dois núcleos de fibra em um único jumper de fibra, reduzindo eficazmente o congestionamento dos cabos durante a fiação e simplificando o processo de instalação.
Características
1.Cabos de fibra: OS2 GYFJH de modo único,4.8mm, 2 núcleos, TPU Jacket, preto
2. Abre a parede para facilitar o acesso ao SFP
3. Feedback mecânico positivo para o operador quando totalmente acoplado
4. Bloqueio de baioneta robusto para acasalamento fácil, rápido e seguro
5Disponível para modo único e multimodo
6- resistente à água, ao pó e à corrosão
7Nível de protecção: IP67
8Dados de tração: entre a junção e o cabo de fibra ≥ 180N
9. Retardador de inflamação da casca exterior: UL 94V-0
10. Compatível com a RoHS
Aplicação
1.Aplicações internas e externas
2Conexão de equipamento de comunicação exterior e militar.
3Campo de petróleo, ligação de comunicação da mina.
4Estação base de transmissão sem fio.
5Sensor de fibra óptica.
6- Sistema de vigilância de vídeo.
7Controle de sinalização ferroviária.
Parâmetros da fibra
|
- Não, não.
|
Posições
|
Unidade
|
Valor
|
|
1
|
Diâmetro do núcleo
|
Um...
|
9/125: G652D, G657A1, G657A2
62.5/125: OM1: 62.5
50/125: OM2, OM3, OM4, OM5
|
|
2
|
Diâmetro do revestimento
|
Um...
|
125±10
|
|
3
|
Não circularidade do núcleo
|
%
|
≤ 6.0
|
|
4
|
Revestimento não circular
|
%
|
≤ 2.0
|
|
5
|
Concentricidade do revestimento do núcleo
|
Um...
|
≤ 1.0
|
|
6
|
Diâmetro do revestimento
|
Um...
|
245±10
|
|
7
|
Concentricidade revestimento-revestimento
|
Um...
|
≤ 12.5
|
|
8
|
Atenuação (máximo)
|
850 nm
|
dB/km
|
3.0
|
|
1300 nm
|
dB/km
|
1.0
|
|
1310 nm
|
dB/km
|
0.35
|
|
1550 nm
|
dB/km
|
0.22
|
Parâmetros do cabo
|
Posições
|
Valor
|
|
Contagem de fibras
|
2 ou 4
|
|
Reservatório
|
Diâmetro
|
00,85 mm±0,05 mm
|
|
Materiais
|
LSZH
|
|
Cabo Simpelx
|
Diâmetro
|
20,0 mm±0,1 mm
|
|
Materiais
|
LSZH
|
|
Enchimento
|
Diâmetro
|
20,0 mm±0,1 mm
|
|
Materiais
|
LSZH
|
|
Membro da Força
|
Filtro de alumínio
|
|
Capa
|
Materiais
|
LSZH
|
|
Cores
|
Negro
|
|
Peso do cabo
|
Aproximadamente.
|
47 kg/km
|
Características mecânicas e ambientais
|
Posições
|
Unam-se.
|
Valor
|
|
Tensile (a longo prazo)
|
N
|
200
|
|
Tensile (a curto prazo)
|
N
|
400
|
|
Esmagamento (a longo prazo)
|
N/10cm
|
1100
|
|
Crush (a curto prazo)
|
N/10cm
|
2200
|
|
Radius de curvatura (dinâmico)
|
mm
|
20D
|
|
Radius de curvatura (estático)
|
mm
|
10D
|
|
Temperatura de instalação
|
oC
|
-20~+60
|
|
Temperatura de funcionamento
|
oC
|
-30~+70
|
|
Temperatura de armazenamento
|
oC
|
-30~+70
|
Especificações
| Tipo de face final |
UPC |
| Tipo de fibra |
G657A1 |
| Diâmetro do cabo |
5.0 mm |
| Perda de inserção |
≤ 0,3 dB |
| Perda de retorno |
≥ 50 dB |
| Atenuação a 1310 nm |
00,36 dB/km |
| Atenuação a 1550 nm |
00,22 dB/km |
| Resistência à tração |
200/400N (a longo/curto prazo) |
| Resistência ao esmagamento |
1100/2200N (a longo/curto prazo) |
| Temperatura de funcionamento |
-40 ~ +70oC
|
| Temperatura de armazenamento |
-40 ~ +70oC |
| Temperatura de funcionamento |
-10 ~ +50oC |
| Duração |
Personalizado |
Perguntas frequentes
P1: Qual é a garantia do cabo de fibra da FiberMania?
R: A FiberMania garante que todos os cabos de fibra fornecidos estão isentos de defeitos de material e de fabricação durante um período de cinco (5) anos a contar da data de fornecimento.Todos os cabos de fibra óptica são perfis UL e cada cabo é 100% testado.
P2: É possível personalizar as informações da nossa marca no seu cabo de fibra?
R: Sim, podemos imprimir o seu nome de marca na nossa jaqueta de cabo e 1KM comprimento total de cabo é solicitado.
P3: Pode fazer um teste de interferômetro 3D?
R: Sim, fazemos o teste 3D por pedido do nosso cliente, podemos ter a taxa de aprovação acima de 90% e até 100% se necessário.
Q4: Qual é o seu MOQ dos seus produtos?
R: Nós só temos MOQ para alguns cabos especiais personalizados, pedimos 1 km como o comprimento total do cabo a granel, você pode considerar o estoque do cabo a granel conosco para sua produção de pedido urgente.
Q5: As amostras gratuitas estão disponíveis de você?
R: Sim, estamos sempre felizes em oferecer as amostras gratuitas para todos os projetos dos nossos clientes, desde que o custo total seja inferior a 50 dólares americanos.
Q6: Você aceita pedidos OEM e ODM?
R: Absolutamente sim, temos feito serviços OEM desde que começamos neste negócio, e para cada design de etiqueta, impressão, saco e cartão, sempre o tratamos com seriedade e fazemo-lo bem.Nossos engenheiros podem ajudá-lo com o seu projeto atual e até mesmo pode abrir a nova ferramenta para o seu projeto específico.
