Descrição de produto

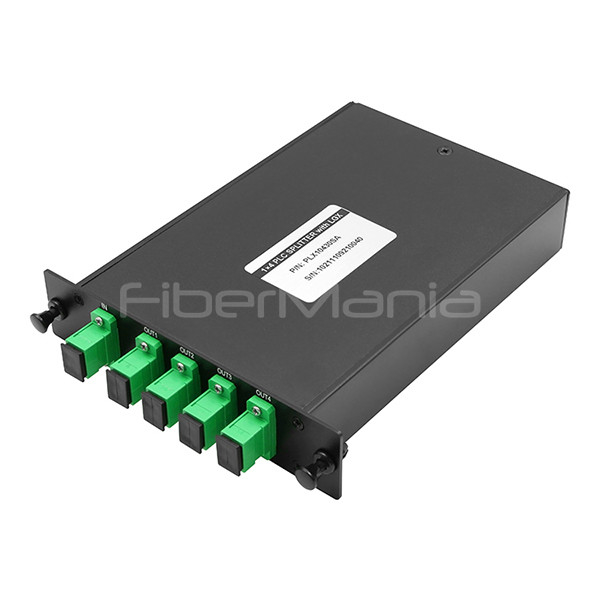

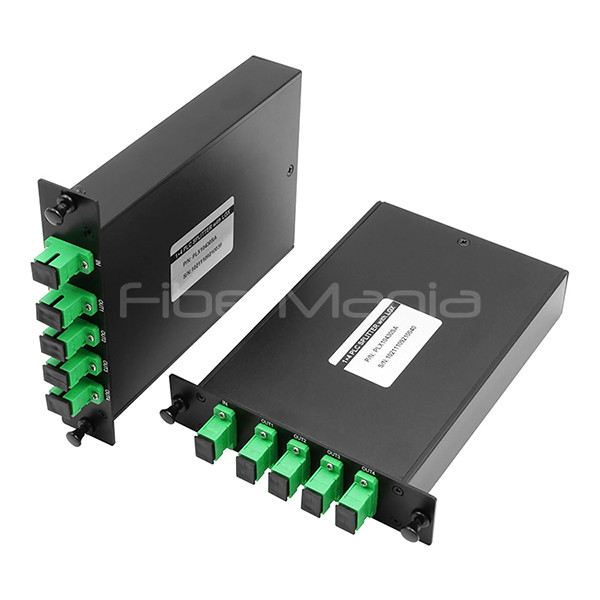

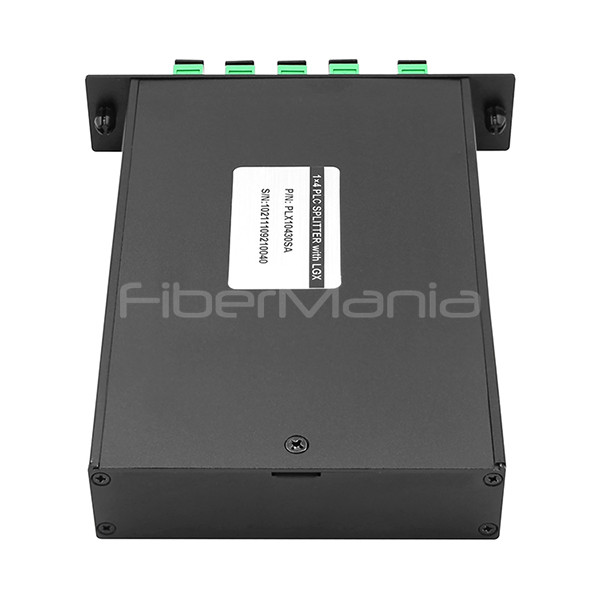

Compacto LGX Box PLC Splitter 1x4 para rede óptica passiva FTTH
A caixa de divisor PLC é um dispositivo de divisor óptico utilizado para redes de fibra óptica,com o componente central constituído por um divisor PLC (Planar Lightwave Circuit) instalado dentro de uma caixa de proteção para obter uma divisão e gestão eficientes de sinais ópticosA caixa de divisor PLC é amplamente utilizada em FTTH, 5G e centros de dados devido à sua baixa perda, alta confiabilidade e design modular.Nível de protecção, e tipo de interface, e o processo de instalação deve ser estritamente padronizado para garantir o desempenho.
Características da caixa de divisão de plc
1Baixa perda de inserção e alta perda de retorno
2. Sistema automático de triagem de PDL ((PDL ultra baixo está disponível)
3Alta fiabilidade e estabilidade
4Conector pode até ao grau B.
5. 100% 3D testado por Daisi e Sumix
6. Ensaio de ciclo de alta e baixa temperatura
7. 100% de teste antes da entrega
8. FTTH Cabling solução poderia ser design
Aplicações deCaixa de divisão de plc
1. Implementações FTTx (GPON/BPON/EPON)
2. Ligações CCTV/CATV
3- Redes de acesso/metrô
4Telecomunicações de longa distância
5.Sistemas digitais, híbridos e de vídeo AM
Especificações deCaixa de divisão de plc
| Especificações mecânicas 1xN |
| LGX Divididor de PLC de tipo cassete |
| Tipo |
1x2 |
1x4 |
1x8 |
1x16 |
1x32 |
1x64 |
| Tipo de cassete LGX |
Material do corpo |
PP/ABS/PC |
| Tipo de fibra de entrada |
900um tubo solto Hytrel |
| Tipo de fibra de saída |
900um tubo solto Hytrel |
| Duração de entrada |
0.5M ((+50mm / -0mm) ou personalizado |
| Duração de saída |
0.5M ((+50mm / -0mm) ou personalizado |
| Conector (entrada) |
SC/APC |
| Conector (Saída) |
SC/APC
|
| Especificação óptica 1xN |
| 1 x N PLC Splitter |
| Tipo |
1x2 |
1x4 |
1x8 |
1x16 |
1x32 |
1x64 |
| Tipo de fibra |
G.657A |
| Comprimento de onda de funcionamento ((mm) |
1260 a 1650 nm |
| Perda de inserção ((dB) |
Max (com conector) |
4 |
7.2 |
10.5 |
13.8 |
16.8 |
20.5 |
| Perda de uniformidade (dB) |
Max. |
0.6 |
0.6 |
0.8 |
1.2 |
1.5 |
1.8 |
| Perda dependente da polarização ((dB) |
Max. |
0.2 |
0.2 |
0.2 |
0.3 |
0.3 |
0.5 |
| Perda de retorno (dB) |
UPC≥50 APC≥60 |
| Temperatura de funcionamento (oC) |
: -40oC - +85oC |
Perguntas frequentes
P: Se eu deixar uma porta de saída vazia sem terminação e aplicar um sinal de entrada, haverá reflexos de volta para a entrada devido a essa porta de saída sem terminação?
R: Haverá alguma perda nas costas, mas basicamente não afeta o uso.
P: Olá, temos divisores 1:8 com formato "cassete" LGX, e procuramos divisores 2:4 com a mesma forma.Se for possível fornecer um preço semelhanteGostaríamos de ter 4 ou 6 módulos.
R: Para perguntas personalizadas, entre em contato com as nossas vendas online.
P: Sabe qual é o limite em dBm para o PLC? Verifiquei a folha de dados para isso e não indica o limite em dBm para as portas de entrada e saída deste divisor.
R: O PLC funciona sem dBm, uma vez que é um produto passivo.
P: Tem mesmo uma relação de acoplamento?
R: Sim, é o PLC, que é a proporção par de divisões.
P: Estava a pensar no limite de potência do PLC.
R: O PLC é um produto passivo, geralmente sem energia envolvida.
